    Podtlakový odvětrávací systém ALD PLUS s příslušenstvím Nordic

    Neohodnoceno

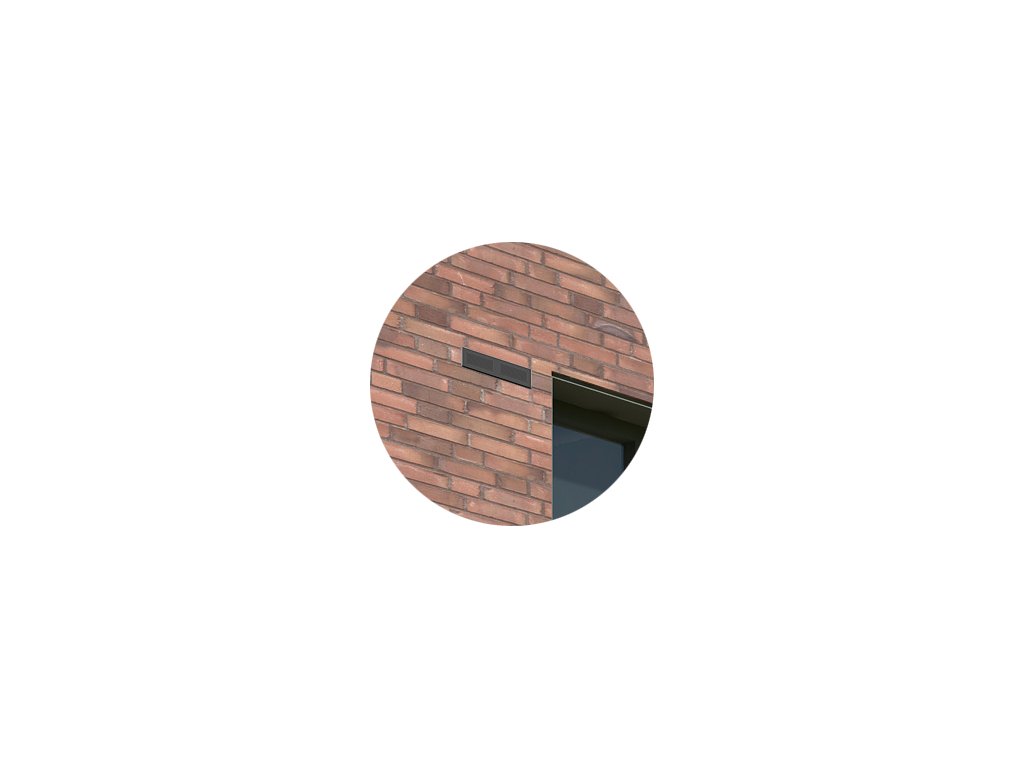

    Podtlakový odvětrávací systém je určený k odvětrání znečištěného vzduchu v interiérech bez zpětného zisku tepla v budovách s klinkerovou fasádou nebo zateplením.

    .

    V případě, že si nevíte rady, obraťte se na nás rádi Vám s výběrem odtahového systému poradíme.

    Vyobrazení může být pouze ilustrační.

    Barva venkovní mřížky
    Délka průchodky a její průměr
    Zvolená varianta není k dispozici. Reset vybraných parametrů.
    Dostupnost Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Zvolte variantu
    Kód: 226/B/100 226/B/101 226/B/160 226/B/161 226/B/200 226/B/201 226/ED/100 226/ED/101 226/ED/160 226/ED/161 226/ED/200 226/ED/201 226/ANT/100 226/ANT/101 226/ANT/160 226/ANT/161 226/ANT/200 226/ANT/201 226/NOR/100 226/NOR/101 226/NOR/160 226/NOR/161 226/NOR/200 226/NOR/201 226/DLE/100 226/DLE/101 226/DLE/160 226/DLE/161 226/DLE/200 226/DLE/201 226/HNE 226/HNE2 226/HNE3 226/HNE4 226/HNE5 226/HNE6 Zvolte variantu
    5 756 Kč 5 871 Kč 7 735 Kč 8 182 Kč 9 659 Kč 10 049 Kč 5 756 Kč 5 871 Kč 7 735 Kč 8 182 Kč 9 659 Kč 10 049 Kč 5 756 Kč 5 871 Kč 7 735 Kč 8 182 Kč 9 659 Kč 10 049 Kč 5 756 Kč 5 871 Kč 7 735 Kč 8 182 Kč 9 659 Kč 10 049 Kč 6 856 Kč 6 971 Kč 8 835 Kč 9 282 Kč 10 759 Kč 11 149 Kč 5 756 Kč 5 871 Kč 7 735 Kč 8 182 Kč 9 659 Kč 10 049 Kč od 5 756 Kč
    Podtlakový odvětrávací systém ALD PLUS s příslušenstvím Nordic
    Neohodnoceno

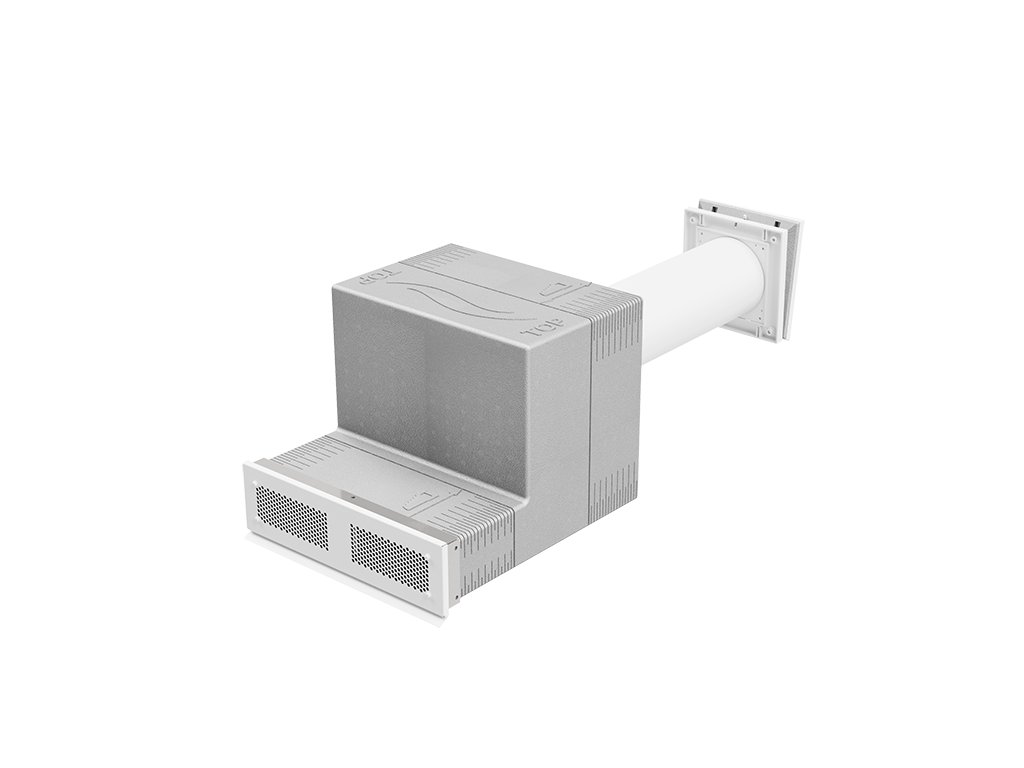

    aV100 ALD Nordic Aussenseite
    Kompetentní poradenství
    Kompetentní poradenství
    rádi vám zodpovíme veškeré dotazy a pomůžeme s výběrem nejvhodnějšího řešení pro vaše konkrétní potřeby
    Kompletní servis
    Kompletní servis
    v případě zájmu jsme schopni zajistit instalaci nabízených výrobků prostřednictvím některého z našich obchodních partnerů
    Vysoká kvalita
    Vysoká kvalita
    veškeré námi nabízené produkty jsou vyráběny v EU a vyznačují se nejvyšší kvalitou

    Popis produktu

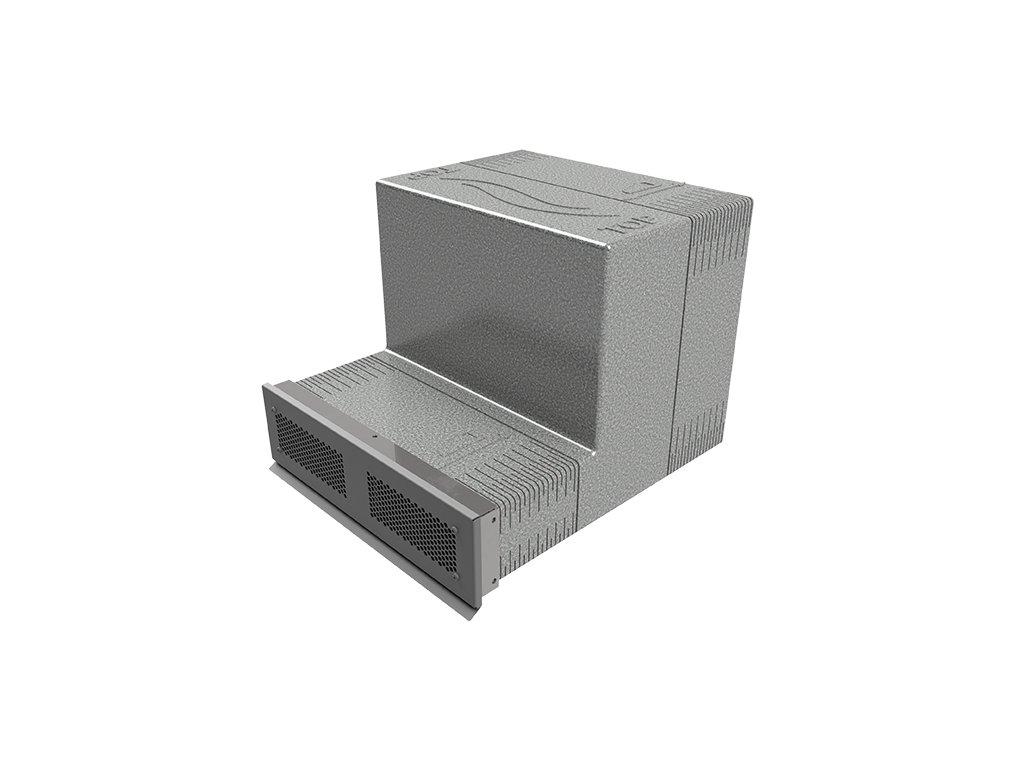

    Podtlakový systém se instaluje do obvodových zdí. Má možnost regulace průtoku vzduchu pomocí nastavitelného vnitřního krytu. Systém obsahuje stavební průchodku, zpětnou klapku, vnitřní kryt s prachovým filtrem, fasádní redukci a venkovní mřížku. Možnost dokoupení různých typů filtrů a akustického příslušenství. Použití vhodné v kombinaci s odtahovým ventilátorem typu Aventus.

    Technická data

    Rozměry venkovního krytu aV100/160/200 ALD Nordic                   290 x 89 mm
    Rozměry vnitřního krytu aV100 Nordic                                              160 x 160 mm
    Rozměry vnitřního krytu aV160/200 ALD Nordic                               220 x 220 mm
    Rozměr průchodky aV100 Nordic                                                       Ø 100 x 495 / 745 mm
    Rozměr průchodky aV160 ALD Nordic                                               Ø 160 x 495 / 745 mm
    Rozměr průchodky aV200 ALD Nordic                                               Ø 200 x 495 / 745 mm
    Montážní otvor aV100 Nordic                                                              Ø 115 mm
    Montážní otvor aV160 ALD Nordic                                                      Ø 180 mm
    Montážní otvor aV160 ALD Nordic                                                      Ø 220 mm
    Síla zdi s omítkou aV100 Nordic                                                         280 mm (klinkerové cihly 385 mm)
    Síla zdi s omítkou aV100/160/200 ALD Nordic                                  250 mm (klinkerové cihly 355 mm)
    Objem průtoku vzduchu při 4 Pa minimálně                                     7 m3/h (stupeň 1)
    Objem průtoku vzduchu při 4 Pa maximálně                                     15 m3/h (stupeň 2)
    Objem průtoku vzduchu při 8 Pa minimálně                                     14 m3/h (stupeň 1)
    Objem průtoku vzduchu při 8 Pa maximálně                                    22 m3/h (stupeň 2)
    Normalizovaný rozdíl úrovně hluku aV100 Nordic                            38 dB
    Normalizovaný rozdíl úrovně hluku aV100 ALD Nordic                   51 – 53*) dB
    Normalizovaný rozdíl úrovně hluku aV100/160/200 ALD Nordic     52 dB

            *) při použití akustické vložky





    Doplňkové parametry

    Kategorie: Odtahové systémy Nordic pro zateplené fasády
    Barva venkovního krytu: Bílá RAL9016, Šedá RAL9006, Antracitová RAL7016, Nord RAL7011, Hnědá RAL8004, Dle přání RAL ????
    Délka a průměr stavební průchodky: Ø 100x495 mm, Ø 100x745 mm, Ø 160x495 mm, Ø 160x475 mm, Ø 200x495 mm, Ø 200x745 mm
