    Podtlakový odvětrávací systém ALD PLUS s příslušenstvím Standard

    Neohodnoceno

    Podtlakový odvětrávací systém je určený k odvětrání znečištěného vzduchu v interiérech bez zpětného zisku tepla.

    V případě, že si nevíte rady, obraťte se na nás rádi Vám s výběrem odtahového systému poradíme.

    Vyobrazení může být pouze ilustrační.

    Barva venkovního krytu
    Délka průchodky a její průměr
    Zvolená varianta není k dispozici. Reset vybraných parametrů.
    Dostupnost Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Zvolte variantu
    Kód: 220/BIL 220/BIL2 220/BIL3 220/BIL4 220/BIL5 220/BIL6 220/SED 220/SED2 220/SED3 220/SED4 220/SED5 220/SED6 220/ANT 220/ANT2 220/ANT3 220/ANT4 220/ANT5 220/ANT6 220/NOR 220/NOR2 220/NOR3 220/NOR4 220/NOR5 220/NOR6 220/DLE 220/DLE2 220/DLE3 220/DLE4 220/DLE5 220/DLE6 220/O 3 220/O 4 Zvolte variantu
    3 008 Kč 3 123 Kč 7 056 Kč 7 503 Kč 9 357 Kč 9 747 Kč 3 008 Kč 3 123 Kč 7 056 Kč 7 503 Kč 9 357 Kč 9 747 Kč 3 008 Kč 3 123 Kč 7 056 Kč 7 503 Kč 9 357 Kč 9 747 Kč 3 008 Kč 3 123 Kč 7 056 Kč 7 503 Kč 9 357 Kč 9 747 Kč 4 108 Kč 4 223 Kč 8 156 Kč 8 603 Kč 10 339 Kč 10 729 Kč 5 005 Kč 5 452 Kč od 3 008 Kč
    Podtlakový odvětrávací systém ALD PLUS s příslušenstvím Standard
    Neohodnoceno
    aV100ALD
    Kompetentní poradenství
    Kompetentní poradenství
    rádi vám zodpovíme veškeré dotazy a pomůžeme s výběrem nejvhodnějšího řešení pro vaše konkrétní potřeby
    Kompletní servis
    Kompletní servis
    v případě zájmu jsme schopni zajistit instalaci nabízených výrobků prostřednictvím některého z našich obchodních partnerů
    Vysoká kvalita
    Vysoká kvalita
    veškeré námi nabízené produkty jsou vyráběny v EU a vyznačují se nejvyšší kvalitou

    Popis produktu

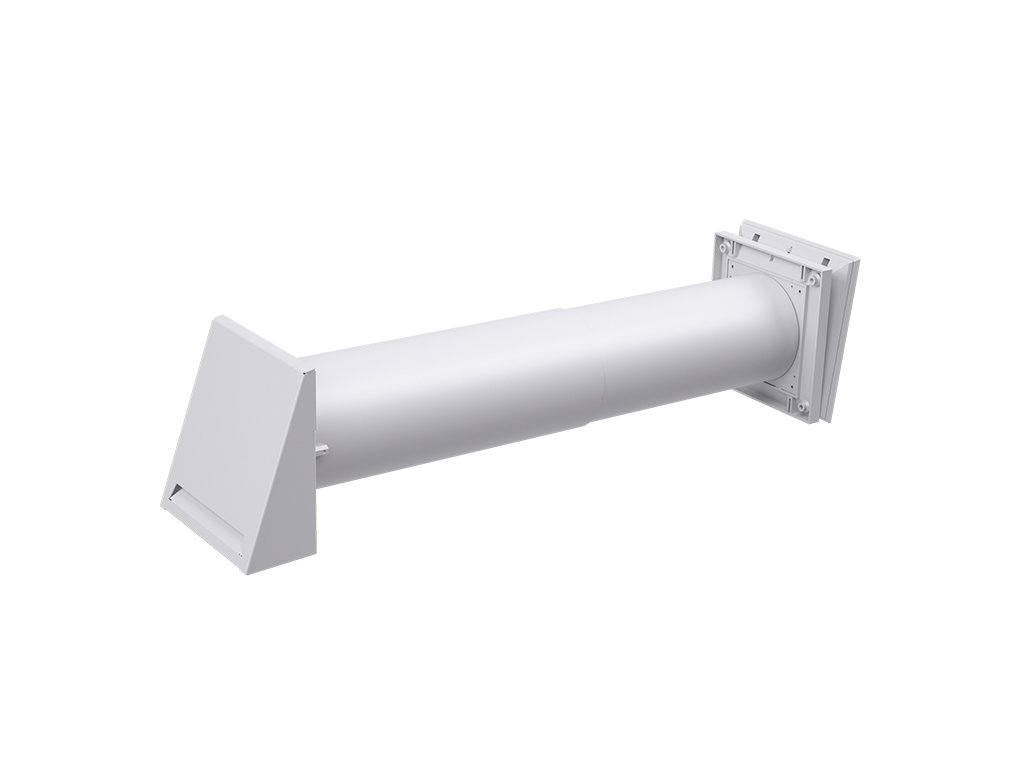

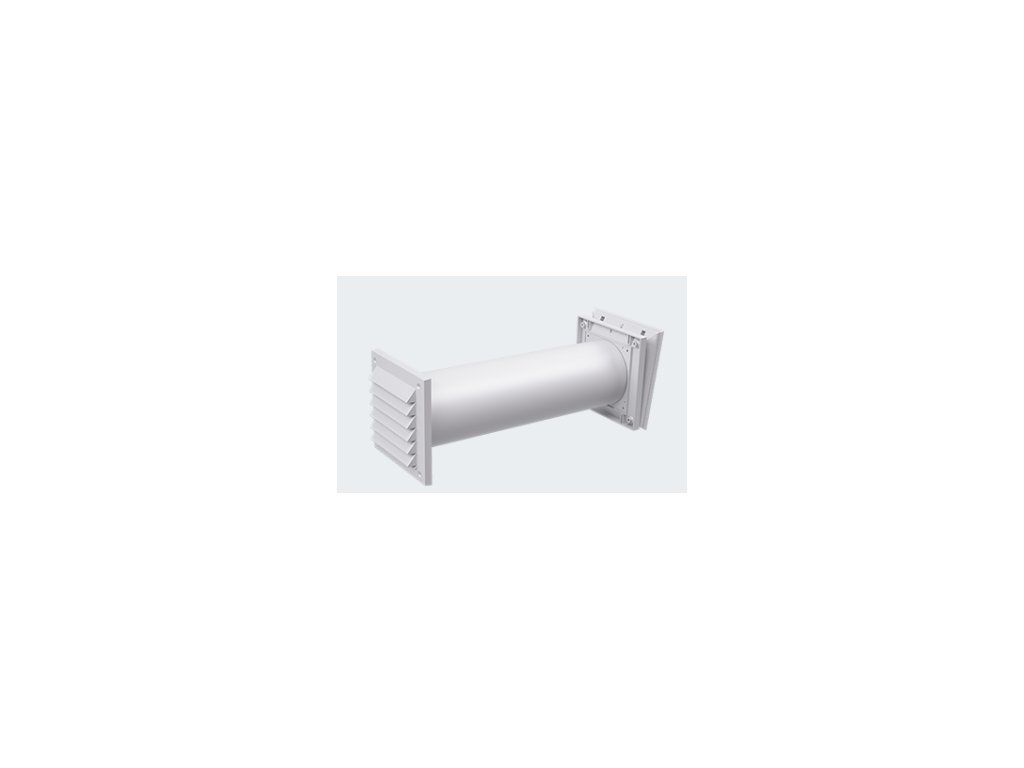

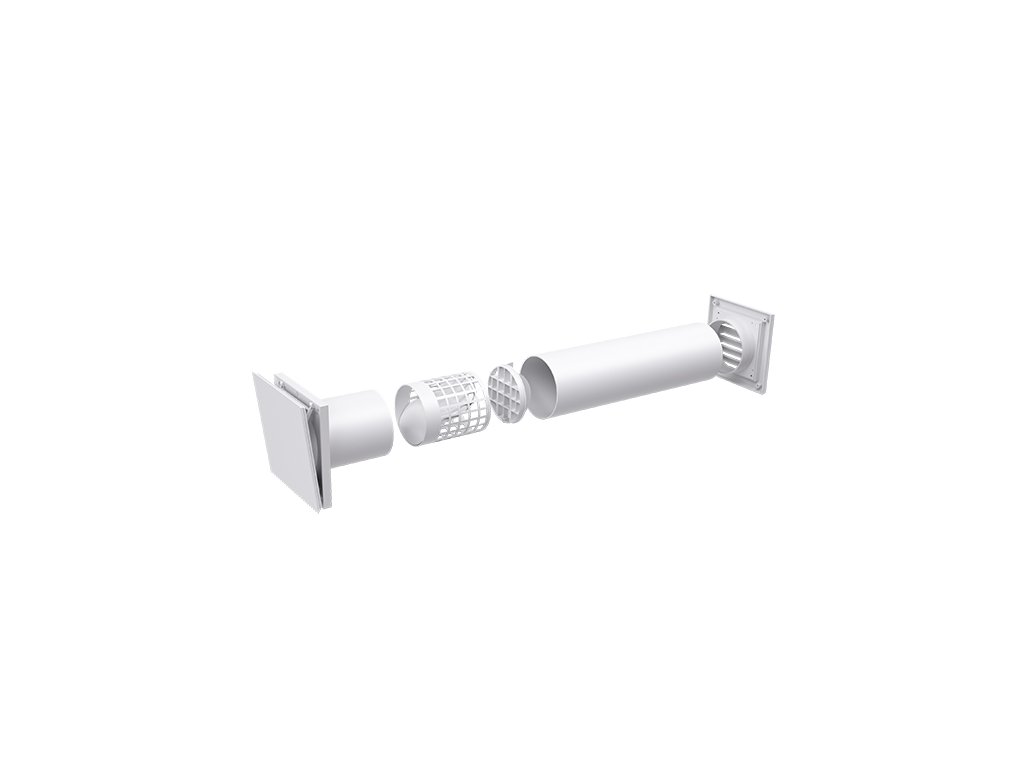

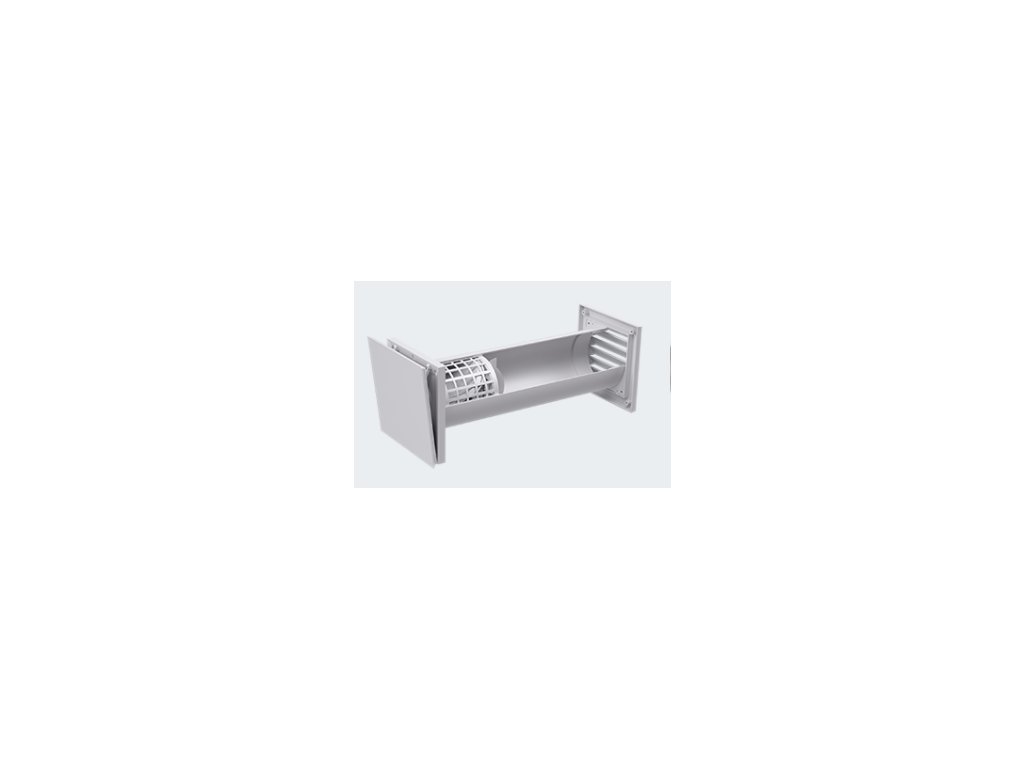

    Podtlakový systém se instaluje do obvodových zdí. Má možnost regulace průtoku vzduchu pomocí nastavitelného vnitřního krytu. Systém obsahuje stavební průchodku, zpětnou klapku, vnitřní kryt s prachovým filtrem a venkovní mřížku (u varianty aV100 ALD) nebo venkovní kryt (u varianty aV100 ALD Plus), který je v dispozici v bílé, šedé, antracitové, Nord barvě nebo lze zadat vlastní RAL barvu. Možnost dokoupení různých typů filtrů a akustického příslušenství. Použití vhodné v kombinaci s odtahovým ventilátorem typu Aventus.

    Technická data

    Rozměry venkovního krytu aV100                                                      154 x 157 mm
    Rozměry venkovního krytu aV160/200 ALD                                      279 x 131 mm
    Rozměry vnitřního krytu aV100                                                          160 x 160 mm
    Rozměry vnitřního krytu aV160/200 ALD                                           220 x 220 mm
    Rozměr průchodky aV100                                                                   Ø 100 x 495 / 745 mm
    Rozměr průchodky aV160 ALD                                                          Ø 160 x 495 / 745 mm
    Rozměr průchodky aV200 ALD                                                          Ø 200 x 495 / 745 mm
    Montážní otvor aV100                                                                         Ø 115 mm
    Montážní otvor aV160 ALD                                                                 Ø 180 mm
    Montážní otvor aV160 ALD                                                                 Ø 220 mm
    Síla zdi s omítkou aV100 ALD                                                            150 - 410 mm
    Síla zdi s omítkou aV100/160/200 ALD Plus                                     150 - 575 mm
    Objem průtoku vzduchu při 4 Pa minimálně                                     7 m3/h (stupeň 1)
    Objem průtoku vzduchu při 4 Pa maximálně                                    15 m3/h (stupeň 2)
    Objem průtoku vzduchu při 8 Pa minimálně                                     14 m3/h (stupeň 1)
    Objem průtoku vzduchu při 8 Pa maximálně                                     22 m3/h (stupeň 2)
    Normalizovaný rozdíl úrovně hluku aV100 ALD                                33 – 49*) dB
    Normalizovaný rozdíl úrovně hluku aV100/160/200 ALD Plus          34 – 48*) dB





    Doplňkové parametry

    Kategorie: Odtahové systémy s klasickým vyústěním na fasádě
    Barva venkovního krytu: Bílá RAL9016, Šedá RAL9006, Antracitová RAL7016, Nord RAL7011, Dle přání RAL ????
    Délka a průměr stavební průchodky: Ø 100x495 mm, Ø 100x745 mm, Ø 160x495 mm, Ø 160x475 mm, Ø 200x495 mm, Ø 200x745 mm
